珍品展馆以及珍品库房位置通常并不是特别明确,如果项目中全部展厅按照珍品展厅考虑,必定会由于一级负荷中特别重要负荷用电量的增大,引起第 3 路应急电源容量、应急电源设备的增加,使得相应的投资增大。本项目经过前期与业主方沟通,特将项目中的 3 间展厅展览用电按照珍品展馆重要等级设置为一级负荷中特别重要负荷,其余陈列展览厅用电则按照一级负荷考虑。

对于纸质类、纺织品类、竹木制品类等恒温恒湿要求的展厅,其恒温恒湿空调负荷等级宜不低于二级负荷设计。本项目对于所有陈列展览区的空调用电负荷均按二级负荷设计。其余末端空调动力、照明等用电按三级负荷设计。

对于楼层低压配电系统,根据本项目的区域功能特点,按照展览用电、藏品区用电、公共区域用电、行政办公区域用电,进行了配电路由以及配电干线的分别独立配电。根据其重要性,分别采用放射式和树干式相结合的形式,对于各功能区用电分别进行配电。

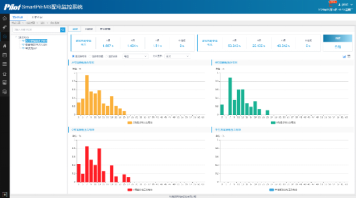

SmartPiEMS配电监控系统功能强大，系统对变电站各种电参量和开关信号进行实时监控，实现配电回路用电的实时监控和电能管理；系统充分利用现代电子技术、计算机技术、网络技术和现场总线技术等，对变配电系统进行分散数据采集和集中监控管理；实现了电能精细化管理、用电安全监控、设备运行监控及故障预警等功能，保障了上海博物馆项目用电安全稳定，减少人力成本以及设备维护费用，提高工作效率，达成安全、高效的用电目标。

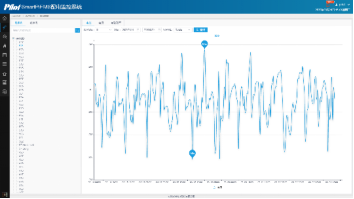

系统利用RS485通讯和消防二总线对分散安装于现场的测控单元进行就地组网，将数据实时上传至监控后台，极大保证系统的实时性和可靠性。系统实时在线监测各个回路剩余电流及温度变化情况，实时显示系统中的剩余电流、温度、开关状态、设备故障、报警状态、通信质量等信息，对采集的数据与上位机设定值进行比较分析，显示用户需求信息，让用户实时全局掌控博物馆单位的火灾隐患和消防安全管理现状，发现有异常风险时，进行消防异常状态告警，实现全过程数据可见可控，防范未然。
